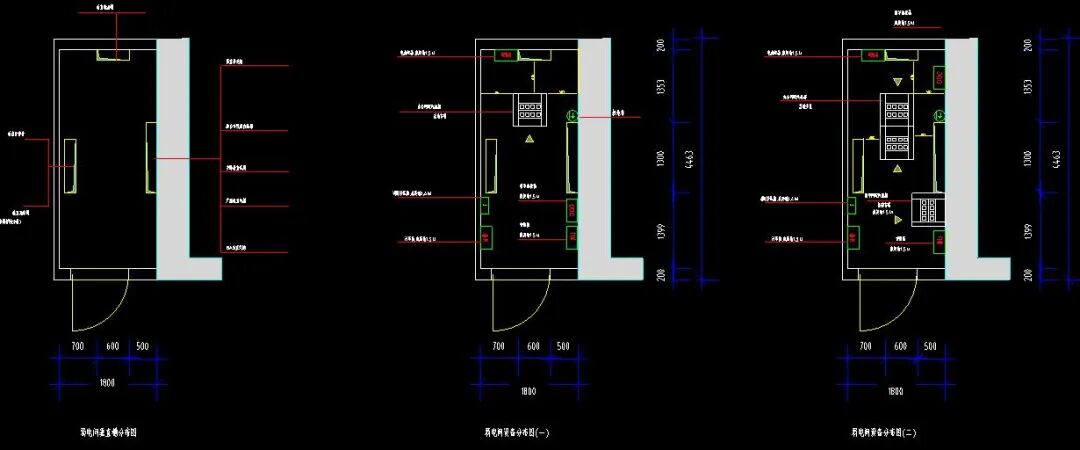

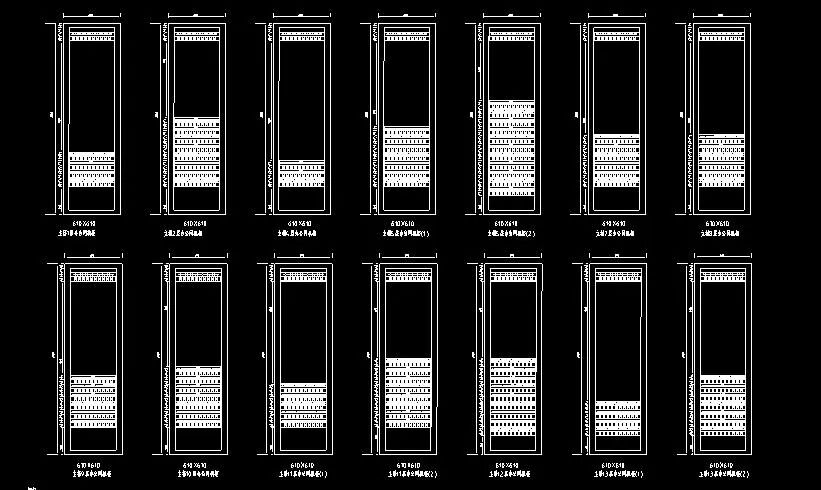

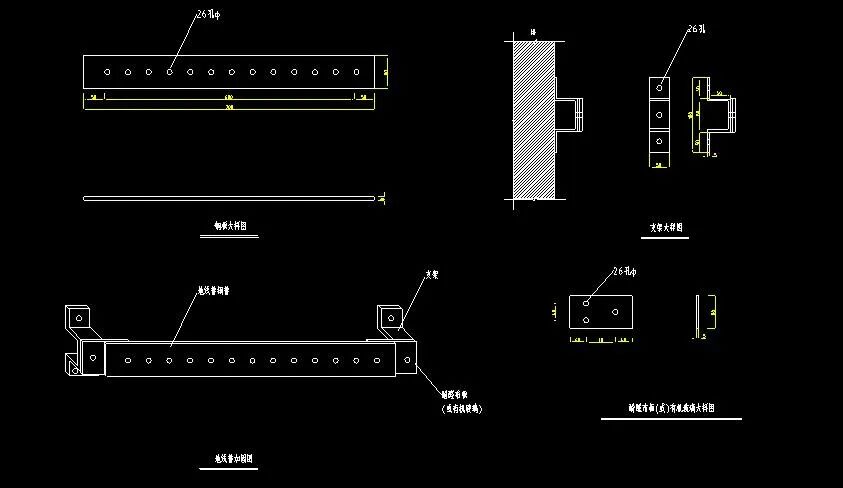

综合布线系统的安装大样图，综合布线系统很少附上安装大样图的，不是穿线就是安装模块，这次汇总一下综合布线系统的安装样图，包含了墙面安装、水平安装、垂直安装、信息点位安装、弱电井安装、机柜安装、机柜支架安装、接地安装等，整套安装大样图，需要的收藏

说明

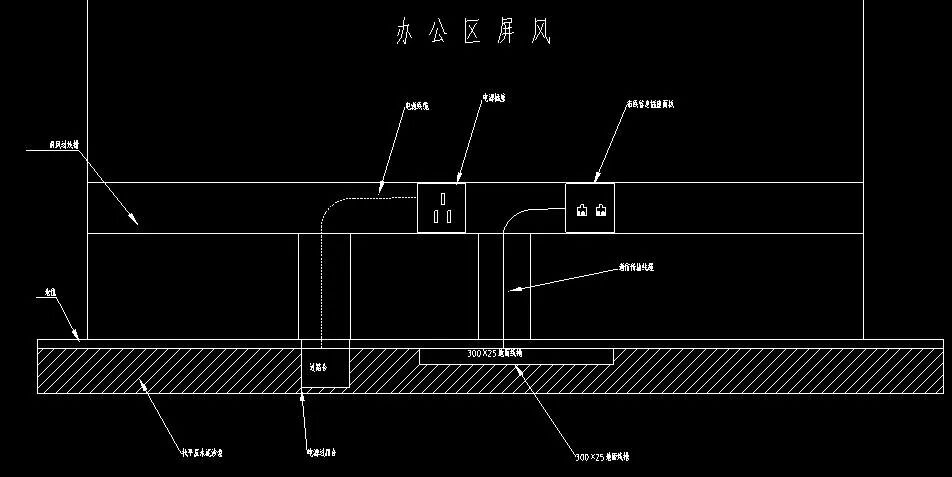

1. 所有信息点旁边应设置电源插座，电源插座与其相距不小于200mm。电源插座由电器专业负责设计。

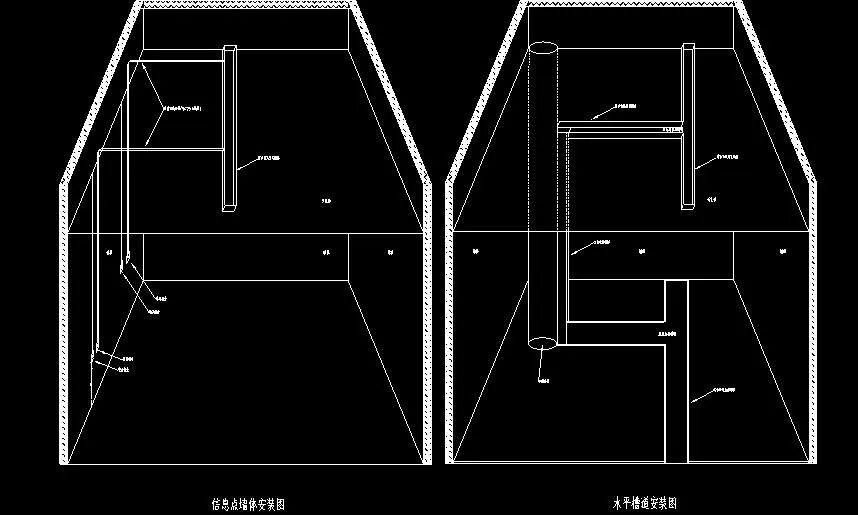

2. 水平光纤信息点由办公终端位置布放一条PVC管至楼层弱电间的机柜，PVC管弯曲半径不小于光纤直径的10倍。

3. 楼层布线采用天花槽道与地面槽道相结合。大开间办公区安装地面槽道将双绞铜轴信息点线缆布放到位。槽道容量应不小于30%作为备用。

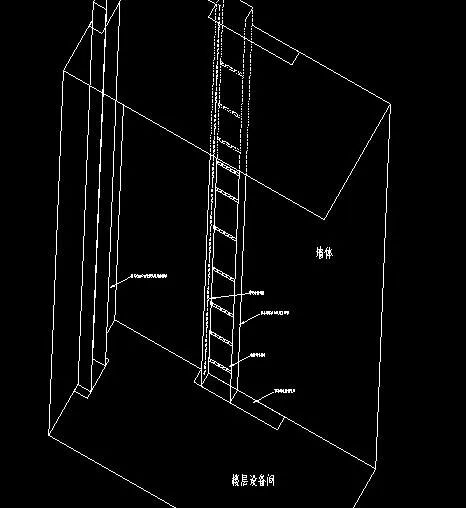

4. 垂直线槽内安装支撑件用于线缆绑扎固定。

说明：

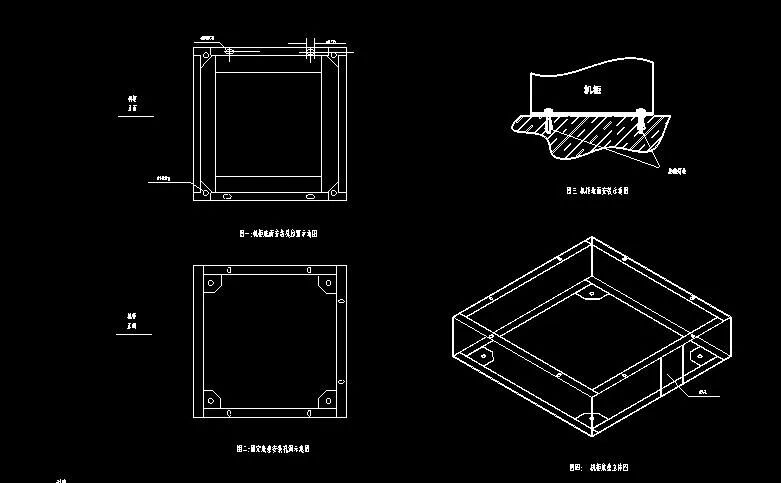

1、机柜直接在水泥地面安装机柜时，如图一所示，先在机房水泥地面上划出机柜的安装位置及4个需要打膨胀螺栓的位置。然后在图中所示的打孔位置打4个螺栓孔。将机柜移到安装位置上后，如图四所示位置

用地面安装件与膨胀螺栓将机柜固定在地面上;

2、当机柜安装在有活动地板的机房时，先在地面打孔安装固定底座，安装方法与机柜类似（注：底座相

关尺寸参见加固底座图）；然后利用机柜底部4个安装孔与底座固定。
